VS 94 / VS 95

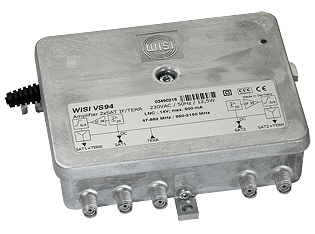

Multiswitch-Wzmacniacz VS94 VS95

Multiswitch-Wzmacniacz VS 94 / VS 95



Podsumowanie:

  • wzmacniacz z podziałem pasma dla sygnałów SAT i TERR (47-862 MHz / 950-2150 MHz)
  • technologia podziału pasma
  • tłumik dla SAT/TERR
  • korektor (przełączalny) dla SAT (VS 94), dla SAT i TERR (VS 95)
  • VS 94: napięcie LNC 14 VDC / max. 500 mA
  • gniazdo F
PIRC-Rekomendacja-KlasaA-Medal-400

Dane techniczne

VS 94

  • wzmocnienie (47-862 MHz): -7 dB
  • wzmocnienie (950-2150 MHz): 25-32 dB
  • korektor (47-862 MHz):
  • korektor (950-2150 MHz): 0 / 6 dB
  • tłumik (47-862 MHz):
  • tłumik (950-2150 MHz): 0-20 dB
  • izolacja SAT/SAT (47-862 MHz):
  • izolacja SAT/SAT (950-2150 MHz): >45 dB
  • szum (47-862 MHz):
  • szum (950-2150 MHz): ≤6 dB
  • maksymalny poziom wyjściowy (DIN 45004A1) (47-862 MHz):
  • maksymalny poziom wyjściowy (DIN 45004A1) (950-2150 MHz): 117 dBμV
  • maksymalny poziom wyjściowy (DIN 45004B) (47-862 MHz):
  • maksymalny poziom wyjściowy (DIN 45004B) (950-2150 MHz): 120 dBμV
  • napięcie LNC: 14 VDC / 500 mA
  • napięcie główne: 230 VAC
  • pobór mocy: 3,5 W / 12,5 W

VS 95

  • wzmocnienie (47-862 MHz): 23-29 dB
  • wzmocnienie (950-2150 MHz): 25-32 dB
  • korektor (47-862 MHz): 0 / 5 dB
  • korektor (950-2150 MHz): 0 / 6 dB
  • tłumik (47-862 MHz): 0-20 dB
  • tłumik (950-2150 MHz): 0-20 dB
  • izolacja SAT/SAT (47-862 MHz):
  • izolacja SAT/SAT (950-2150 MHz): >45 dB
  • szum (47-862 MHz): ≤6 dB
  • szum (950-2150 MHz): ≤6 dB
  • maksymalny poziom wyjściowy (DIN 45004A1) (47-862 MHz): 106 dBμV
  • maksymalny poziom wyjściowy (DIN 45004A1) (950-2150 MHz): 117 dBμV
  • maksymalny poziom wyjściowy (DIN 45004B) (47-862 MHz): 118 dBμV
  • maksymalny poziom wyjściowy (DIN 45004B) (950-2150 MHz): 120 dBμV
  • napięcie LNC:
  • napięcie główne: 230 VAC
  • pobór mocy: 9 W

Dane ogólne

  • obudowa: cynkowana
  • zakres temperatury pracy: -10 ºC … +50 ºC
  • zakres temperatury składowania: -25 ºC … +75 ºC
  • wymiary: 170 x 122 x 40 mm
  • współczynnik ekranowania: klasa A
  • maksymalna wilgotność (nie skondensowana): 95 %
