DY 90A

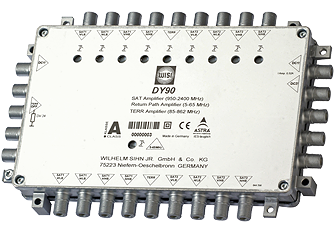

DY90A-Multiswitch-Wzmacniacz


Multiswitch-Wzmacniacz DY 90A

  • wzmacniacz sygnału SAT
  • 8 wejść/wyjść SAT + 1 wejście/wyjście TERR
  • wejście: regulator tłumienia 0-15 dB dla SAT / TERR
  • kanał zwrotny: regulator tłumienia 0-10 dB
  • wysokiej klasy ekranowanie (klasa A)
  • kanał zwrotny (return path)
  • zintegrowany system odbioru (IRS – Integrated Reception System)

Multiswitche TV-SAT – Prezentacja FLASH

pdf-icon Multiswitche TV-SAT – Karta katalogowa

pdf-icon Multiswitch-Wzmacniacz DY 90A – Instrukcja obsługi

Specyfikacja techniczna

  • zakres częstotliwości TERR: 85 – 862 MHz
  • wzmocnienie TERR: 16 – 22 dB
  • zasilanie wyjściowe (3 klasa) EN 50083-3 / 60 dB TERR: 115 dBμV
  • tłumienie TERR: 0 – 15 dB
  • zakres częstotliwości kanału zwrotnego TERR: 5 – 65 MHz
  • wzmocnienie TERR: 8 – 9 dB
  • tłumienie TERR: 0 – 10 dB
  • zakres częstotliwości SAT: 950 – 2400 MHz
  • wzmocnienie SAT: 16 – 24 dB
  • zasilanie wyjściowe (3 klasa) EN 50083-3 / 60 dB SAT: 115 dBμV
  • tłumienie SAT: 0 – 15 dB
  • izolacja korpusu SAT: 38 dB typ.
  • pobór prądu: 520 mA; <370 mA (TERR OFF)
  • obudowa z pokrywą: cynkowana, odlewana ciśnieniowo
  • zakres temperatury pracy: 0 ºC … +55 ºC
  • zakres temperatury składowania: -25 ºC … +75 ºC
  • maksymalna wilgotność (nie skondensowana): 95 %
  • wymiary (włączając gniazdo F): 210 x 140 x 27 mm
